Ano ang multi-core flexible control cable?

Sa kumplikadong mundo ng modernong makinarya at automation, ang sistema ng nerbiyos ay binubuo hindi ng mga nerbiyos ngunit ng mga sopistikadong mga kable na idinisenyo upang magdala ng mga kritikal na signal at kapangyarihan. Kabilang sa mga ito, Multi-core flexible control cable nakatayo bilang isang mahalagang sangkap na nagbibigay -daan sa lahat mula sa robotic arm hanggang sa kumplikadong mga linya ng produksyon upang gumana nang may katumpakan at pagiging maaasahan. Ang gabay na ito ay sumasalamin sa konstruksyon, pakinabang, at pamantayan sa pagpili para sa mga kailangang -kailangan na mga cable na ito, na nagbibigay ng lalim na teknikal na kinakailangan para sa mga napagpasyahang desisyon sa engineering.

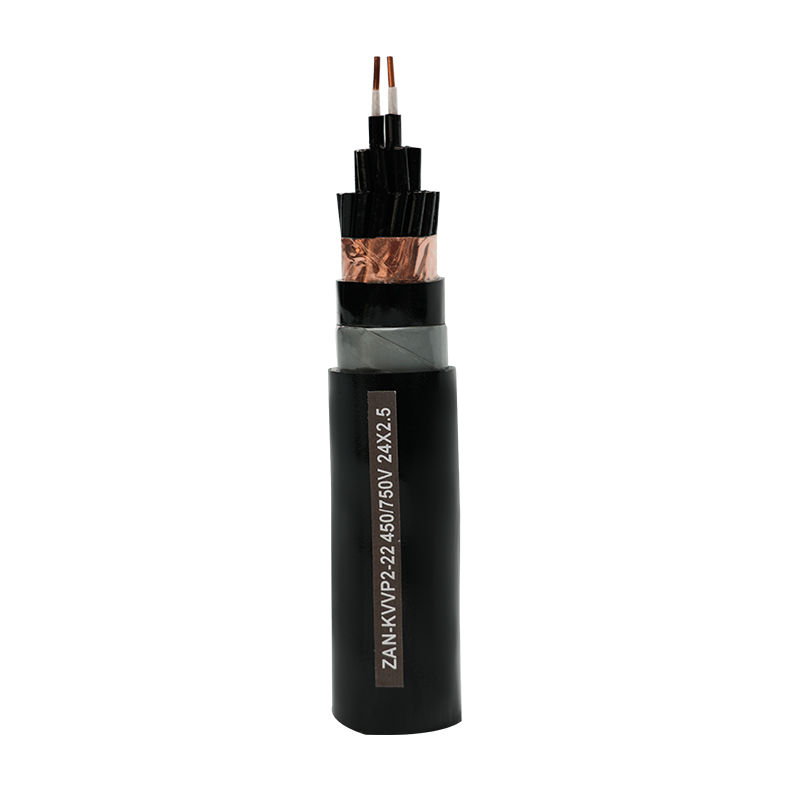

Anatomy ng multi-core flexible control cable

Ang pag -unawa sa pagganap ng cable ay nagsisimula sa pagtatayo nito. A Multi-core flexible control cable ay isang kumplikadong pagpupulong kung saan ang bawat layer ay maingat na inhinyero upang mag -ambag sa pangkalahatang pag -andar, tibay, at kaligtasan. I -dissect natin ang mga layer na ito upang pahalagahan ang kasangkot sa engineering.

• Mga pangunahing sangkap: conductor, pagkakabukod, at kalasag: Ang puso ng cable ay ang conductor, karaniwang gawa sa makinis na stranded na tanso o tinned tanso upang matiyak ang kondaktibiti at kakayahang umangkop. Ang bawat conductor ay pagkatapos ay insulated na may mga materyales tulad ng PVC, PUR, o TPE, na napili para sa kanilang mga de -koryenteng katangian at paglaban sa init, langis, o kemikal. Ang nakapaligid na mga insulated cores na ito ay ang kalasag, isang kritikal na hadlang laban sa electromagnetic interference (EMI) na maaaring makagambala sa mga signal ng sensitibong kontrol.
• Pag -unawa sa kakayahang umangkop: Stranding kumpara sa mga materyales sa sheathing: Ang 'nababaluktot' na kalikasan ng mga resulta ng cable mula sa dalawang pangunahing elemento ng disenyo. Una, ang mga conductor ay stranded sa kumplikadong mga pattern ng multi-layer (hal., Concentric stranding) upang ipamahagi ang stress at maiwasan ang pagkapagod sa paulit-ulit na baluktot. Pangalawa, ang panlabas na kaluban ay ginawa mula sa lubos na kakayahang umangkop at matibay na mga materyales tulad ng polyurethane (PUR) o thermoplastic elastomer (TPE), pinoprotektahan ang mga panloob na sangkap mula sa mekanikal na pagsusuot, pag -abrasion, at mga kadahilanan sa kapaligiran.
• Papel ng mga tagapuno at nagbubuklod sa integridad ng cable: upang mapanatili ang isang pare-pareho na istraktura ng pag-ikot at maiwasan ang pangunahing pagpapapangit sa ilalim ng stress, ang mga hindi conductive filler ay madalas na ginagamit. Ang mga tagapuno na ito ay sumasakop sa mga puwang sa pagitan ng mga insulated cores, na lumilikha ng isang matatag at matatag na istraktura ng cable. Sa ilang mga disenyo, ang mga binder o teyp ay ginagamit upang hawakan ang mga cores bago ilapat ang pangkalahatang kalasag at kaluban, karagdagang pagpapahusay ng mekanikal na integridad at kakayahang umangkop ng cable.

Mga pangunahing bentahe ng multi-core flexible control cable

Ang pagpili na gumamit ng isang multi-core cable sa halip na maraming mga single-core cable ay hinihimok ng makabuluhang mga benepisyo sa pagpapatakbo at pagganap. Ang mga pakinabang na ito ay ginagawang sila ang ginustong solusyon sa iba't ibang hinihingi na pang -industriya na aplikasyon.

• Pinasimple na Pag-install at Disenyo ng Pag-save ng Space: Ang pinaka-agarang benepisyo ay drastically nabawasan ang oras ng pag-install at pagiging kumplikado. Sa halip na pag-ruta, pagkonekta, at pamamahala ng dose-dosenang mga indibidwal na wire, ang isang solong multi-core cable ay pinagsama ang lahat ng kinakailangang conductor sa isang naka-streamline na pakete. Nakakatipid ito ng mahalagang puwang sa loob ng mga cabinets ng control, conduits, at mga enclosure ng makina habang binabawasan ang mga potensyal na error sa mga kable sa panahon ng pagpupulong at pagpapanatili.
• Pinahusay na integridad ng signal sa mga kumplikadong sistema: Sa mga kapaligiran na puno ng elektronikong ingay mula sa mga motor, drive, at variable frequency drive (VFD), ang pagprotekta sa integridad ng signal ay mahalaga. Ang pinagsamang kalasag sa loob ng mga multi-core cable ay nagbibigay ng mahusay na proteksyon ng EMI at pinipigilan ang crosstalk sa pagitan ng mga conductor. Tinitiyak nito ang mga signal ng control ay mananatiling malinis at matatag, na mahalaga para sa tumpak na operasyon ng mga sensitibong kagamitan sa automation.
• Superior tibay para sa mga dynamic na aplikasyon: dinisenyo para sa mga aplikasyon na kinasasangkutan ng patuloy na paggalaw, tulad ng robotic arm o CNC machine, ang mga cable na ito ay itinayo upang magtagal. Ang kumbinasyon ng mga fine-stranded conductor, matatag na pagkakabukod, at matibay na panlabas na sheathing ay nagbibigay ng mahusay na pagtutol sa baluktot na pagkapagod, pag-abrasion, at epekto. Nagreresulta ito sa mas mahabang buhay ng serbisyo, nabawasan ang downtime, at mas mababang kabuuang halaga ng pagmamay -ari kumpara sa hindi gaanong dalubhasang mga solusyon sa cable.

Pag -unawa sa mga pangunahing pagtutukoy sa teknikal

Ang pagpili ng tamang cable ay nangangailangan ng pag -alis sa mga teknikal na pagtutukoy nito. Ang mga parameter na ito ay tumutukoy sa mga limitasyon ng pagganap ng cable at pagiging angkop para sa mga tiyak na aplikasyon. Ang isang malinaw na pag -unawa sa mga pagtutukoy na ito ay mahalaga para sa pagtiyak ng kaligtasan at pagiging maaasahan.

Pagtatasa ng mga uri ng kalasag para sa Multi-core flexible control cable

Ang Shielding ay isang kritikal na tampok na nagpoprotekta laban sa pagkagambala ng electromagnetic. Ang iba't ibang mga uri ng kalasag ay nag -aalok ng iba't ibang mga antas ng proteksyon at kakayahang umangkop, na ginagawang angkop para sa iba't ibang mga kapaligiran at aplikasyon.

• Foil Shielding: Ang ganitong uri ay binubuo ng isang manipis na aluminyo-polyester tape na nakabalot sa mga cores. Nagbibigay ito ng 100% na saklaw at lubos na epektibo sa pagharang ng high-frequency EMI. Ito ay magaan, nababaluktot, at mabisa para sa mga aplikasyon ng pangkalahatang layunin sa medyo matatag na kapaligiran.
• Braided Shielding: Ginawa mula sa isang mesh ng tinned o hubad na mga wire ng tanso, ang braided na kalasag ay nag -aalok ng mahusay na pisikal na proteksyon at mababang paglaban ng DC, ginagawa itong epektibo sa mas mababang mga frequency. Ito ay mas matibay kaysa sa foil at mas mahusay na angkop para sa mga aplikasyon na kinasasangkutan ng paulit-ulit na baluktot, kahit na karaniwang nagbibigay ito ng mas mababa sa 100% na saklaw (hal., 85-95%).
• Foil-braid Combination Shielding: Ang pamamaraang ito ay gumagamit ng parehong foil at braided na kalasag. Ang foil ay nagbibigay ng 100% na saklaw para sa high-frequency na ingay, habang ang tirintas ay nag-aalok ng pisikal na tibay at proteksyon ng mababang dalas. Ang kumbinasyon na ito ay nagbibigay ng pinakamahusay na pangkalahatang proteksyon ng EMI at ang piniling pagpipilian para sa malupit na pang -industriya na kapaligiran at kritikal na aplikasyon.

Paghahambing sa Pagganap ng Pagganap

Multi-core vs single-core cable paghahambing

Ang desisyon sa pagitan ng paggamit ng isang multi-core cable kumpara sa maraming mga cable na single-core ay pangunahing at nakakaapekto sa pag-install, gastos, at pagganap. Habang ang dalawa ay ginagamit upang magpadala ng mga signal ng elektrikal, ang kanilang mga pilosopiya ng disenyo at perpektong aplikasyon ay naiiba nang malaki.

• Paghahambing sa Pagganap: Ang kakayahang umangkop at Bend Radius: Ang mga multi-core cable ay idinisenyo para sa kakayahang umangkop. Ang paggamit ng mga makinis na stranded conductor at isang ibinahaging kaluban ay nagbibigay-daan para sa isang mas maliit na radius ng liko kumpara sa mga bundle ng mga single-core cable na may mas makapal, mas mahigpit na conductor. Ginagawa nitong multi-core cable ang tanging mabubuhay na pagpipilian para sa mga dynamic na aplikasyon tulad ng mga carrier ng cable sa paglipat ng makinarya.
• Pagtatasa ng kahusayan sa gastos at pag-install: Habang ang per-meter na gastos ng isang multi-core cable ay maaaring mas mataas kaysa sa mga single-core cable, ang kabuuang gastos sa pag-install ay karaniwang mas mababa. Ito ay dahil sa makabuluhang nabawasan ang oras ng pag -install, na nangangailangan ng mas kaunting mga koneksyon, mas kaunting paggawa, at mas simpleng pagruruta. Ang pag -iimpok ng espasyo ay nag -aambag din sa mas compact at organisadong disenyo ng panel.

Talahanayan ng paghahambing ng uri ng cable

Boltahe, temperatura, at mga rating ng IP

Higit pa sa konstruksyon, ang mga rating na ito ay tumutukoy sa mga hangganan ng pagpapatakbo ng cable. Ang rating ng boltahe ay nagpapahiwatig ng maximum na boltahe na ligtas na madala ng cable. Tinutukoy ng rating ng temperatura ang ligtas na saklaw ng temperatura ng operating ng mga materyales. Ang rating ng IP (proteksyon) ng ingress ay tumutukoy sa antas ng proteksyon laban sa mga solidong bagay (tulad ng alikabok) at likido (tulad ng tubig), na mahalaga para sa mga cable na ginagamit sa malupit o basa na mga kapaligiran.

Patnubay sa tukoy na application: Pagpili ng tamang cable

Ang "pinakamahusay" na cable ay palaging ang perpektong tumutugma sa application nito. Ang iba't ibang mga kapaligiran at mga kahilingan sa pagpapatakbo ay nangangailangan ng iba't ibang mga katangian at pagtutukoy ng cable. Ang gabay na ito ay tumutulong na ihanay ang iyong pagpili ng cable sa iyong mga tiyak na pangangailangan.

Multi-core flexible control cable Para sa mga sistema ng automation

Sa mga modernong sistema ng automation at control control, ang pagiging maaasahan ay hindi maaaring makipag-usap. Ang mga cable sa mga kapaligiran na ito ay dapat na makatiis ng patuloy na ingay ng elektrikal, potensyal na pagkakalantad sa mga langis at coolant, at kung minsan ay patuloy na baluktot sa mga carrier ng cable. Ang pagpili ng tamang cable ay hindi lamang tungkol sa pagganap; Ito ay tungkol sa pagtiyak ng walang tigil na paggawa.

• Mga Kinakailangan para sa Paggawa at Kontrol ng Proseso: Para sa mga application na ito, unahin ang mga cable na may mahusay na kalasag ng EMI (tulad ng kumbinasyon ng foil-braid) upang maiwasan ang katiwalian ng signal mula sa mga VFD at iba pang mga mapagkukunan ng ingay. Ang materyal na kaluban ay dapat pigilan ang mga pang -industriya na langis at coolant (hal., PUR o PVC). Ang mataas na buhay na flex ay mahalaga din para sa mga cable na ginagamit sa mga robotic cells at sa paglipat ng makinarya.

Multi-core flexible control cable para sa mga robotics

Ang mga robotics ay kumakatawan sa isa sa mga pinaka -hinihingi na kapaligiran para sa mga cable. Ang mga cable sa robotic arm ay nagtitiis ng milyun -milyong mga baluktot na siklo, matinding torsional stress, at mabilis na pagbilis. Ang pagkabigo ay hindi isang pagpipilian, dahil humahantong ito sa magastos na downtime at pag -aayos. Ito ang dahilan kung bakit mahalaga ang pag -sourcing mula sa mga dalubhasang supplier.

• Mga Kinakailangan para sa Robotic Arms at CNC Machines: Ang pangunahing kinakailangan ay pambihirang baluktot na pagtutol sa pagkapagod. Maghanap para sa mga cable na partikular na idinisenyo para sa "tuluy -tuloy na flex" o "torsional" na aplikasyon. Ang mga cable na ito ay gumagamit ng mga espesyal na conductor stranding, ultra-flexible pagkakabukod, at lubos na matibay na mga materyales sa kaluban (tulad ng PUR) upang makatiis ng milyun-milyong mga siklo. Ang isang maaasahang tagapagtustos ay magbibigay ng data sa pagganap ng cable flex life at mag -alok ng gabay sa pag -install upang ma -maximize ang buhay ng serbisyo.

Paano Piliin ang Multi-Core Flexible Control Cable: Checklist ng Mamimili

Ang pag -navigate sa teknikal na tanawin ng pagpili ng cable ay maaaring maging nakakatakot. Ang isang sistematikong diskarte ay nagsisiguro na walang mga kritikal na kinakailangan ay hindi napapansin. Sundin ang checklist na ito upang gabayan ang iyong proseso ng paggawa ng desisyon at pumili ng isang cable na ginagarantiyahan ang pagganap at kaligtasan.

Paano Pumili Multi-core flexible control cable

Ang pagpili ay isang proseso ng multi-hakbang na nangangailangan ng pagbabalanse ng mga pangangailangan sa kuryente na may mga hadlang sa mekanikal at kapaligiran. Ang masusing pagsusuri sa bawat yugto ay nagsisiguro na ang pangwakas na pagpipilian ay angkop para sa layunin at maghahatid ng maaasahang serbisyo sa buong inilaan nitong habang -buhay.

• Hakbang 1: Tukuyin ang Iyong Mga Kinakailangan sa Elektriko at Mekanikal: Magsimula sa mga pangunahing kaalaman: Ano ang boltahe at kasalukuyang mga rating para sa bawat conductor? Ilan ang mga conductor na kailangan mo? Anong antas ng proteksyon ng signal (kalasag) ang kinakailangan? Mekanikal, isaalang -alang ang radius ng liko at bilang ng mga baluktot na siklo na tiisin ng cable. Matutukoy nito ang kinakailangang conductor stranding at sheath material.
• Hakbang 2: Suriin ang Mga Kundisyon sa Kalikasan: Saan mai -install ang cable? Malantad ba ito sa mga langis, kemikal, radiation ng UV, o matinding temperatura? Mayroon bang panganib ng pag -abrasion o epekto? Gagamitin ba ito sa mamasa -masa o malinis na mga kapaligiran? Ang mga sagot sa mga katanungang ito ay matukoy ang pagpili ng materyal na sheath (hal., PVC para sa pangkalahatang paggamit, PUR para sa paglaban ng langis/abrasion) at ang rating ng IP.
• Hakbang 3: Patunayan ang Pagsunod at Mga Sertipikasyon (hal., UL, CE): Para sa kaligtasan at ligal na pagsunod, ang cable ay dapat magdala ng mga kinakailangang sertipikasyon para sa target na merkado at aplikasyon nito. Maghanap ng mga marka tulad ng UL (para sa North America), CE (para sa Europa), o iba pang mga pamantayang pang -rehiyon. Ang mga sertipikasyong ito ay nagpapahiwatig na ang cable ay nakapag -iisa na nasubok at nakakatugon sa mahigpit na pamantayan sa kaligtasan at pagganap.

Konklusyon: Mamuhunan sa kalidad para sa maaasahang kontrol

Pagpili ng tama Multi-core flexible control cable ay isang detalyadong desisyon sa engineering na higit pa sa pagtutugma ng mga bilang ng conductor. Nangangailangan ito ng isang komprehensibong pag -unawa sa mga kahilingan sa elektrikal, mekanikal, at kapaligiran ng application. Sa pamamagitan ng maingat na isinasaalang-alang ang konstruksyon ng cable, kalasag, at materyal na mga katangian, at pagsunod sa isang sistematikong proseso ng pagpili, masisiguro mo ang iyong mga resulta ng pamumuhunan sa isang matatag, maaasahan, at pangmatagalang sistema ng kontrol. Tandaan, sa mundo ng automation, ang kalidad ng koneksyon ay tumutukoy sa kalidad ng kontrol.

FAQ

Ano ang pangunahing pagkakaiba sa pagitan ng control cable at power cable?

Ang pangunahing pagkakaiba ay namamalagi sa kanilang pangunahing layunin. Ang mga cable ng kuryente ay idinisenyo upang magdala ng mataas na alon mula sa isang mapagkukunan ng kuryente sa isang pag -load (tulad ng isang motor). Ang kanilang mga conductor ay karaniwang mas makapal upang mahawakan ang mga malalaking alon, at ang kanilang pangunahing pokus ay kasalukuyang nagdadala ng kapasidad at pamamahala ng thermal. Ang mga control cable, sa kabilang banda, ay idinisenyo upang magdala ng mga signal ng control ng mababang boltahe o data. Ang kanilang pokus ay ang pagprotekta sa mga signal na ito mula sa pagkagambala (EMI), na ang dahilan kung bakit ang kalasag ay isang pangunahing tampok. Ang mga control cable ay may mas pinong conductor at madalas na mas nababaluktot para sa pag -ruta sa mga kumplikadong mga cabinets ng control.

Maaari bang magamit ang multi-core flexible control cable sa labas?

Oo, ngunit kung ang mga ito ay partikular na idinisenyo at na -rate para sa panlabas na paggamit. Ang mga standard control cable ay maaaring mabawasan nang mabilis kapag nakalantad sa radiation ng UV at kahalumigmigan. Para sa mga panlabas na aplikasyon, dapat kang pumili ng mga cable na ang materyal ng sheath ay may mga katangian na lumalaban sa UV (madalas na tinukoy bilang matatag na UV) at may angkop na rating ng IP para sa proteksyon laban sa ulan at alikabok. Ang mga materyales tulad ng espesyal na formulated na PVC o PUR ay karaniwang ginagamit para sa mga panlabas na rate ng mga cable upang matiyak na mapanatili nila ang kanilang mga mekanikal at elektrikal na katangian sa paglipas ng panahon sa kabila ng pagkakalantad sa kapaligiran.

Paano ko matukoy ang tamang baluktot na radius para sa aking cable?

Ang tamang baluktot na radius ay isang kritikal na detalye na, kung hindi pinansin, ay maaaring maging sanhi ng permanenteng pinsala sa cable at humantong sa napaaga na pagkabigo. Ang mga tagagawa ay palaging nagbibigay ng isang minimum na baluktot na radius, na karaniwang ipinahayag bilang isang maramihang mga pangkalahatang panlabas na diameter ng cable (hal., "Minimum na baluktot na radius ng 10x OD"). Mayroong dalawang uri: static bending radius (para sa mga nakapirming pag -install) at dynamic na baluktot na radius (para sa mga cable sa patuloy na pag -flexing application). Ang dynamic na baluktot na radius ay palaging mas malaki. Kapag nag-install ng mga cable sa mga carrier ng cable o sa paglipat ng makinarya, palaging sumunod sa tinukoy ng tagagawa ng dynamic na baluktot na radius upang matiyak ang pinakamainam na buhay na nabaluktot.

Ano ang ibig sabihin ng 'nababaluktot' sa paggawa ng cable?

Sa pagmamanupaktura ng cable, ang 'Flexible' ay isang inhinyero na katangian, hindi lamang isang deskriptibong term. Tumutukoy ito sa kakayahan ng cable na makatiis ng paulit -ulit na baluktot nang walang pinsala. Nakamit ito sa pamamagitan ng mga tiyak na pagpipilian sa disenyo: gamit ang mga conductor na may napakataas na bilang ng mga pinong strands (sa halip na ilang makapal), gamit ang malambot at nababanat na pagkakabukod at mga materyales sa kaluban (tulad ng TPE o PUR), at pag -optimize ng pangkalahatang geometry ng cable. Ang mga antas ng kakayahang umangkop ay madalas na ikinategorya, hal., 'Flexible' para sa paminsan -minsang baluktot, at 'tuluy -tuloy na flex' o 'mataas na flex' para sa mga cable na idinisenyo para sa milyun -milyong mga baluktot na siklo sa mga dynamic na aplikasyon tulad ng mga robotics.
